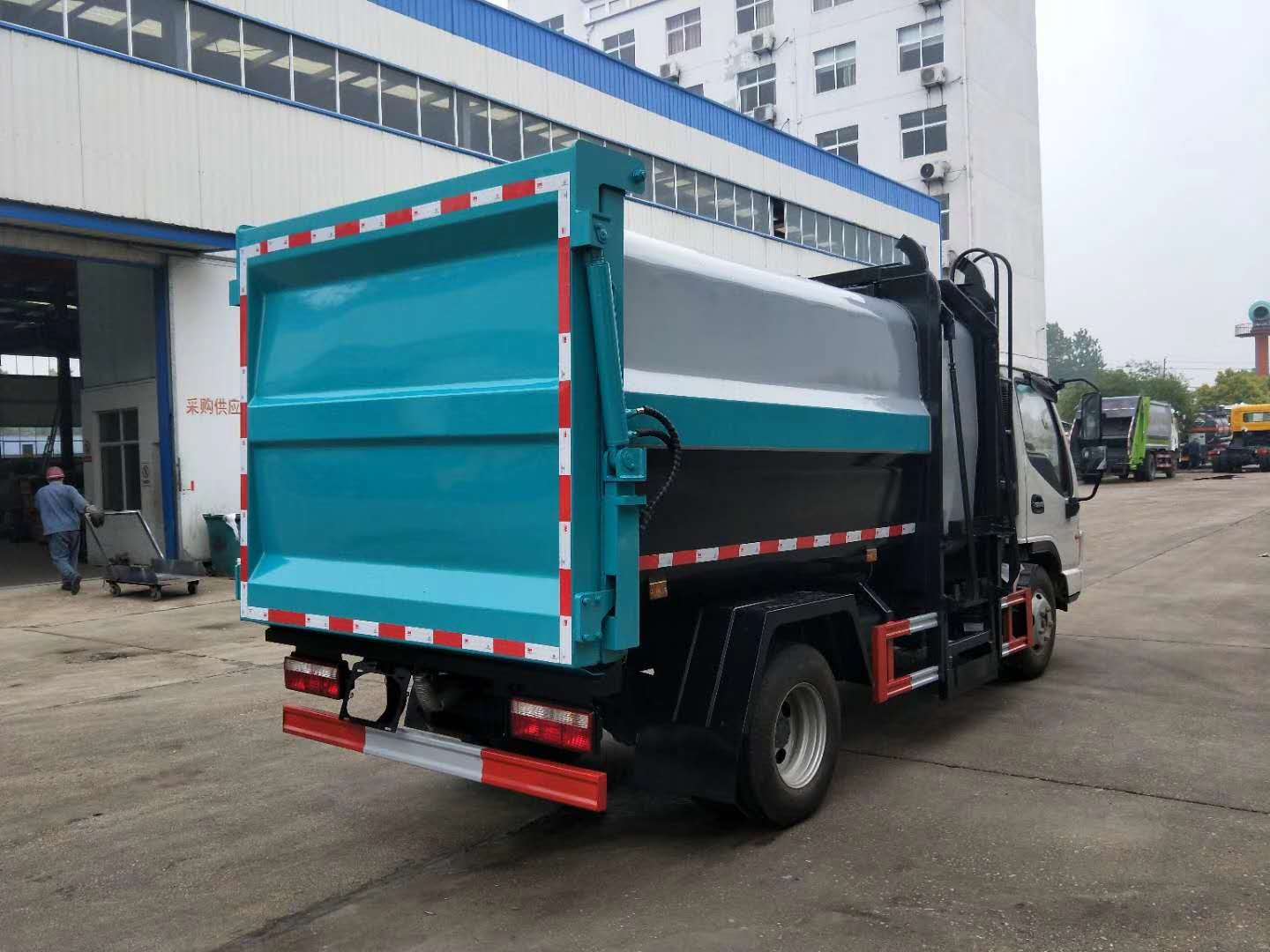

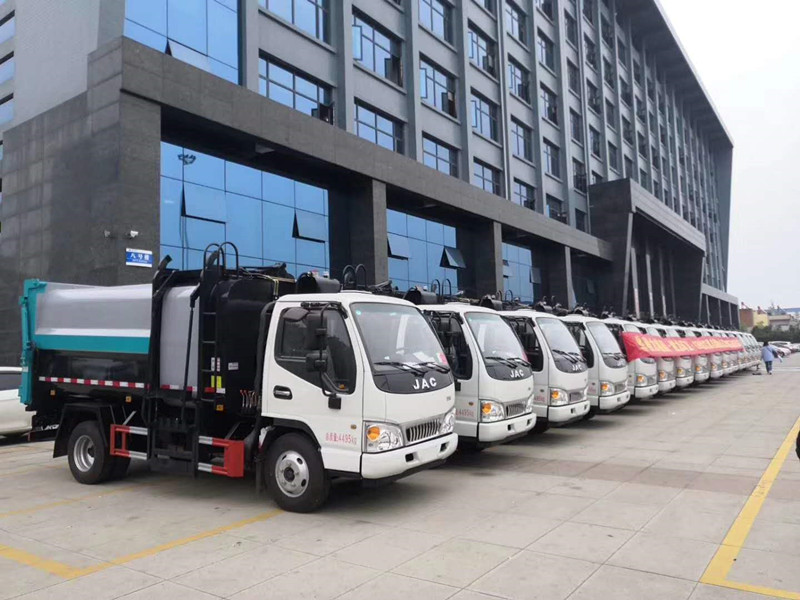

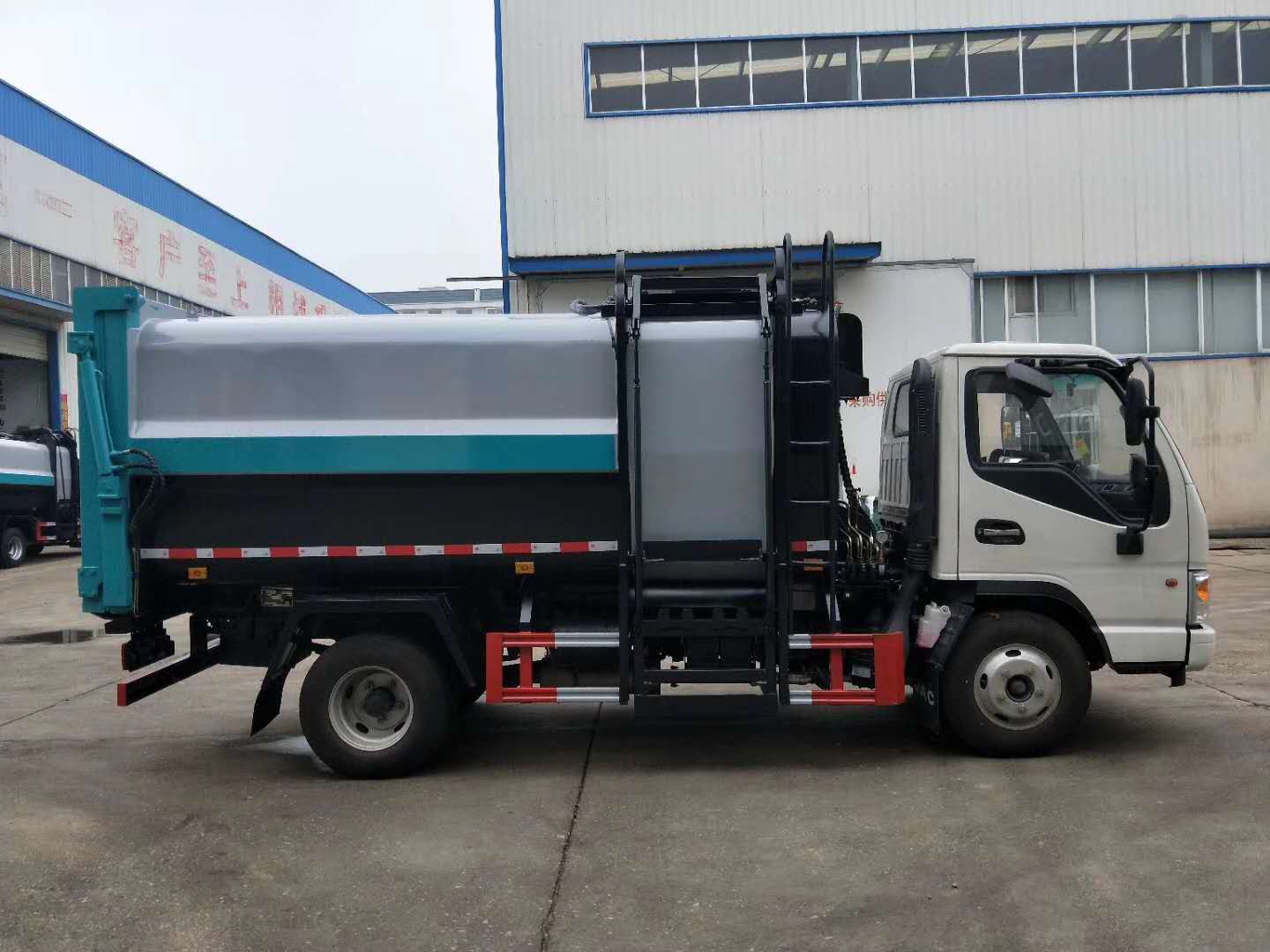

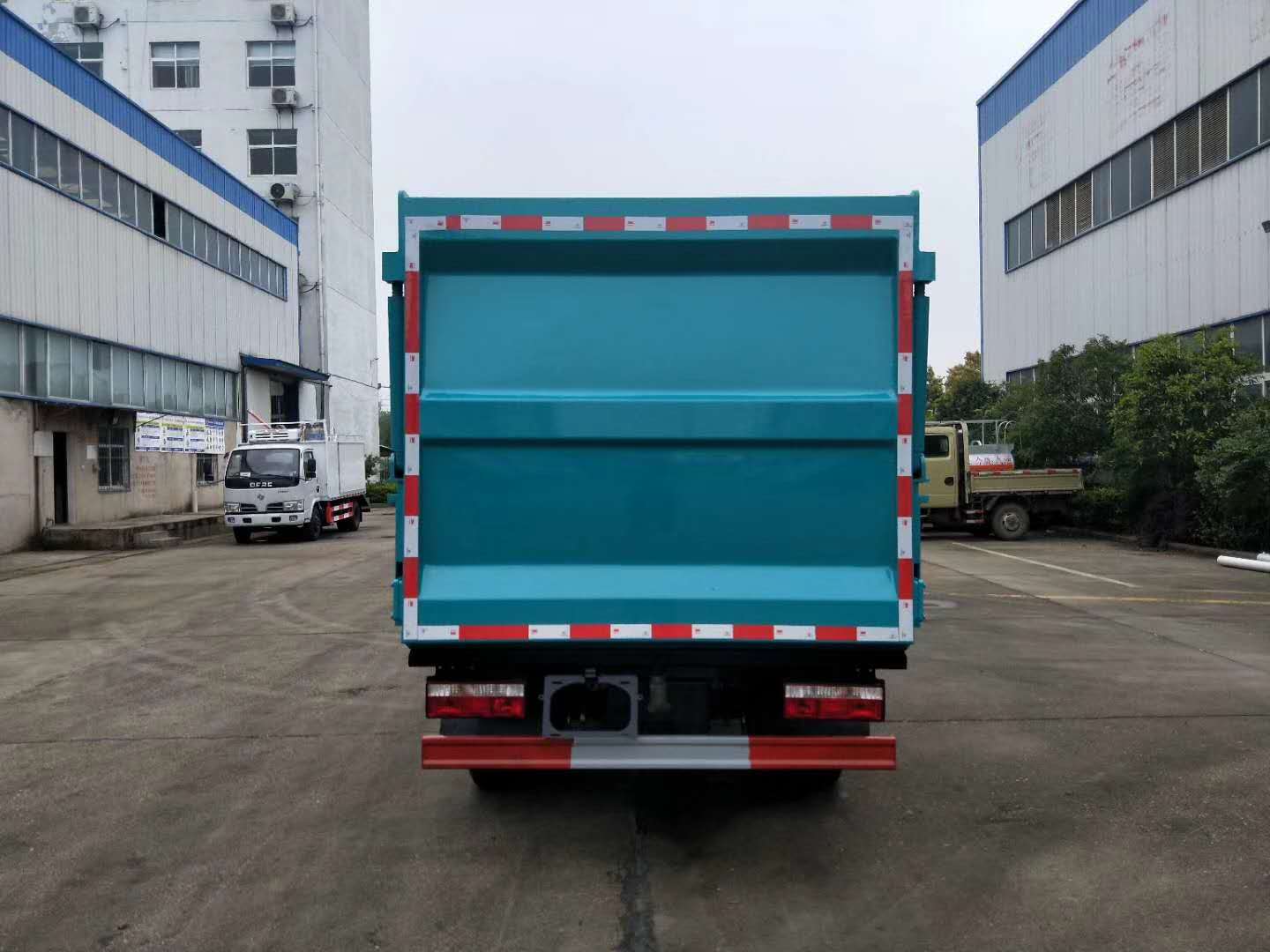

江淮康玲（7.5立方）側裝壓縮垃圾車車型簡介

138-7288-0150 / 陳經理

底盤配置：采用江淮原廠底盤，朝柴116馬力國五排放發動機，五檔變速箱。

上裝配置：弧形箱體容積7.5立方；采用Q345高強度錳鋼4mm；長源油泵;江蘇多路閥；國產液壓油缸，推鏟卸料。液壓后蓋,后蓋帶密封條；后門液壓鎖緊。鏈條式提升機；可掛240L標準塑料垃圾桶；駕駛室內集中電控(提升機外部手動控制)；后門鎖緊與后蓋開關的操作具有防誤操作，車身高位示廓燈/邊燈/作業照明燈。

側裝壓縮式垃圾車是通過拉桿提升垃圾桶自動倒入垃圾，并往車廂后方推動擠壓垃圾，達到壓縮垃圾的目的，壓縮原理是采用機、電、液壓聯動控制系統、電腦控制及手動操作系統，通過填裝器和推鏟等裝置實現垃圾倒入，壓碎或壓扁，并將垃圾擠入車廂并壓實和推卸。其特點是：壓縮比大、裝載量高，裝載量相當于同噸級非壓縮垃圾的兩倍半。

車輛整車技術參數

【整車技術參數】
產品商標	程力威牌	公告批次	318
產品名稱	自裝卸式垃圾車	產品型號	CLW5040ZZZH5
總質量(Kg)	4495	駕駛室準乘人數(人)	2
額定載質量(Kg)	165	外形尺寸	5995×2130×2660
整備質量(Kg)	4200	廂體容積(m³)	7.5
接近角/離去角(°)	20/13	前懸/后懸	1085/1602
軸荷(Kg)	1620/2875	最高車速(Km/h)	90
備注	1、防護材料:Q235B碳鋼,連接方式:左右側面及后下部防護均采用焊接連接,后下部防護斷面尺寸:120×50,后下部防護離地高度:460。2、ABS控制器型號及生產企業:CM4XL-4S/4M,廣州科密汽車電子控制技術股份有限公司。3、整車長/軸距/前懸/后懸/整車寬度的對應關系為:5995/3360/1085/1550/2230;5995/3308/1085/1602/2230,5400/2800/1085/1515/2130。4、選裝提升機構。5、發動機HFC4DF1-2D2,D25TCIE1對應油耗值分別為(L/100km):12.8,12.7。6、專用裝置:掛桶機構,主要用于城鎮環衛桶裝生活垃圾的收集與運輸。
【底盤技術參數】
底盤型號	HFC1041P93K4C2ZV	底盤名稱	載貨汽車底盤
商標名稱	江淮牌	生產企業	安徽江淮汽車集團股份有限公司
軸數	2	輪胎數	6
軸距 (mm)	3308
輪胎規格	7.00R16LT 8PR
鋼板彈簧片數	11/9+7,7/4+6	前輪距	1440
燃料種類	柴油	后輪距	1395,1425
排放依據標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量	功率(Kw)
HFC4DF1-2D2	合肥江淮朝柴動力有限公司	2544	86
